Etude de la cotation

Objectif : Etudier la cotation du plan d'ensemble du vérin électrique, disponible avec l'icône .

Compléter, au fur et à mesure, la partie Etude de la cotation page 3 et 4 de votre livret.

1 - Tolérance chiffrée

Exemple :

• La cote nominale (CN) : Cote théorique définie par le concepteur. Dimension ou cote qui sert de référence pour l'indication et l'inscription sur le dessin.
• L'écart supérieur (es) : Valeur supérieure de l'écart par rapport à la cote nominale.
• L'écart inférieur (ei) : Valeur inférieure de l'écart par rapport à la cote nominale.
• La cote maximale : Valeur de la cote nominale plus l'écart supérieur : Cote maxi = CN + es.
• La cote minimale : Valeur de la cote nominale plus l'écart inférieur : Cote mini = CN + ei.
• La cote effective : Cote réalisée. Elle doit être comprise entre la cote maximale et la cote minimale.
• L'Intervalle de Tolérance (IT) : C'est la variation permise (tolérée, admissible) de la cote effective de la pièce. Elle est égale à la différence entre l'écart supérieur et lâ'écart inférieur : IT = es - ei.



En construction mécanique, l'unité par défaut est le millimètre.

Question 1 - Ouvrir le plan d'ensemble du système avec l'icône . Le corps du vérin (1) possède une dimension extérieure de Ø 80. Compléter page 3 et déterminer les cotes mini, maxi ainsi que l'intervalle de tolérance en détaillant vos calculs.

2 - Tolérance ISO

Le système ISO de tolérancement est utilisé pour des surfaces participant à un montage avec une autre pièce, et nécessitant une maîtrise rigoureuse du jeu entre les 2 pièces, appelé « ajustement ». On spécifie alors :

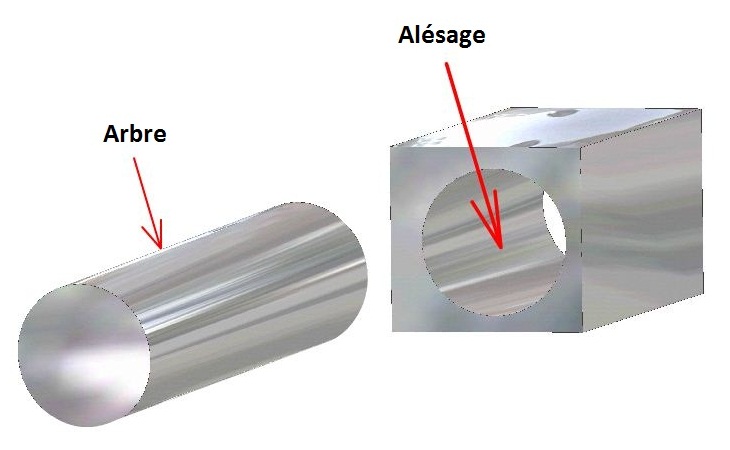

• La position par rapport à la dimension nominale, grâce à une lettre alphabétique, majuscule pour les alésages et minuscule pour les arbres, allant de A à Z (Zc plus précisément..).
• Une qualité, représentée par un nombre allant de 1 à 16.

Exemple :



Il faut consulter un tableau pour connaître les écarts.



Pour la suite de l'activité, nous allons utiliser le logiciel Cotation.

1 - Télécharger et dezipper le fichier.exe

2 - Lancer l'installation avec Cotation1.24.exe.

3 - Une fois l'installation terminée, executer le logiciel avec le fichier Cotation.exe

4 - Choisir le menu Ajustement, Lister le fichier, arbres (lettres en minuscules) ou Alésages (lettres en majuscules). Vous avez ainsi la totalité des possibilités de tolérancement normalisé.

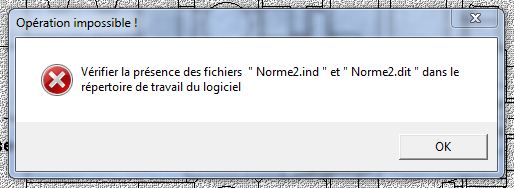

Si le message suivant s'affiche, lancer le logiciel à partir du raccourci du bureau ou directement dans le repertoire du logiciel par défaut C:\Program Files\Cotation





Attention les dimensions données dans les tableaux sont en micromètres.

Question 2 - Afin d'accueillir la butée à billes (15), l'alésage dans le corps vérin  (1) est défini à Ø32 H8. En consultant le tableau adéquate sur Cotation, déterminer les cotes mini, maxi ainsi que l'intervalle de tolérance.

Question 3 - Pour les quatre cotes suivantes Ø32 F8, Ø32 H10, Ø32 S8 et Ø32 H13, déterminer les cotes mini, maxi ainsi que l'intervalle de tolérance.

Question 4 - Représenter graphiquement, par des rectangles comme pour l'exemple, les quatre tolérances (IT) précédentes. Attention, positionner correctement ces IT par rapport à la cote nominale.

Question 5 - Dans l'écriture Ø32 H8 a quoi correspond le Ø32, la lettre H et le nombre 8.

Question 6 - Quelles sont les possibilités de valeurs pour la lettre et le nombre ?

Question 7 - Pour les lettres A, Js et Z, indiquer leur positionnement par rapport à la cote nominale.

Question 8 - Quelle est la qualité la plus précise 01 ou 16 ?

Alésages - Positions schématisées des tolérances

Arbres - Positions schématisées des tolérances
