Activité 4

Réalisation sur SolidWorks

Objectif : Modéliser sur SolidWorks le nouveau guidage en rotation de la vis 27 mise en place lors de l'Activité 2.

= 2 séances

Etape 1 - Télécharger et copier depuis les ressources de Filezilla le dossier DAE SolidWorks dans un dossier de travail sur l'ordinateur.

Ce dossier est composé des pièces indépendantes du système et de l'assemblage complet DAEV TWINGO.SLDASM

Etape 2 - Ouvrir et observer l'assemblage.

Etape 3 - Apporter les modifications nécessaires au niveau des pièces existantes :

Arbre de la vis sans fin (gorge ou filetage suivant les solutions choisies).
Carter,

Pour réaliser ces modifications, vous pouvez éditer directement les pièces dans l'assemblage ou bien ouvrir uniquement le fichier de la pièce.

Réalisation d'un filetage

1 - Dans le menu supérieur, sélectionner Insertion, Annotations puis Représentation de filetage.

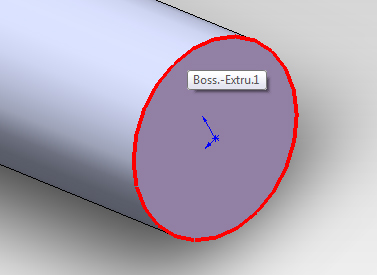

2 - Sélectionner l'arête du cylindre :

3 - Compléter le barre de gauche en indiquant la longueur de filetage puis valider :

4 - Pour faire apparaitre ce filetage, dans le menu supérieur, sélectionner Outils puis Options.

5 - Dans l'onglet Propriétés du document et Habillage, cocher "Représentation de filetage ombrées"

Etape 4 - Insérer les pièces normalisées à ajouter :

Anneau élastique,
Rondelle plate (qui ne doit pas être en appui sur les deux bagues du roulements) et écrou.

Insertion d'éléments normalisés

1 - Démarrer la bibliothèque de conception Toolbox ( dans les onglets de droite, puis ).

2 - Activer si besoin :

3 - Dans le menu supèrieur, sélectionner Toolbox puis Configurer :

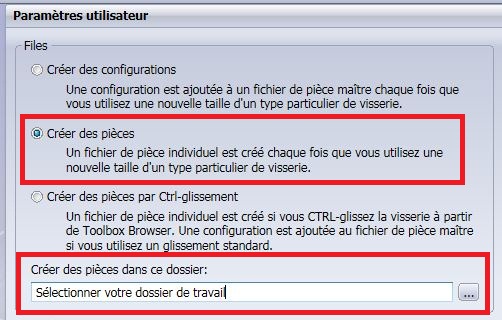

4 - Cliquer sur 3. Définissez les paramètres, puis compléter comme ci dessous en sélectionnant votre dossier de travail :

5 - Enregistrer les modifications et fermer la fenêtre Toolbox.

6 - Revenir sur SolidWorks et ouvrir, dans le menu à droite, la partie Iso :

7 - Sélectionner l'élément à insérer et glisser le dans la fenêtre de l'assemblage.

8 - Choisir les dimensions dans le menu de gauche.

9 - Sauvegarder.

Etape 5 - Vérifier votre assemblage et apporter des modifications si nécessaire.

Copier l'ensemble du dossier DAE SolidWorks dans votre répertoire personnel Filezilla.
