Travail demandé
|
Objectifs
|
Analyser le fonctionnement de la direction assistée et étudier le guidage en rotation de la vis sans fin (27).
|
|
CI abordés
|
- CI 1.1 - Analyse fonctionnelle : FAST d’analyse et diagrammes SysML.
- CI 7.1 - Modélisation des liaisons : caractérisation des liaisons sur les systèmes et solutions constructives.
|
|
Compte rendu
|
Compte rendu papier à imprimer :  .
|
|
|
1h50
|
1 - Analyse du système
Objectif : A l'aide de la Modélisation SysML, identifier les solutions constructives pour chaque fonction.
= 30 min
Consulter les documents ressources Mise en situation, Modélisation SysML et Plans & nomenclature disponible avec l'icône
du menu.
FT 1 - Orienter les roues
Question 1 - Compléter le diagramme du DR1 en identifiant les éléments de la voiture réalisant les trois fonctions FT11, FT12 et FT13 qui composent la fonction FT1.
FT 21 - Déterminer l’effort d’assistance
Question 2 - Compléter le diagramme du DR1 en identifiant les éléments du système réalisant les trois fonctions FT211, FT212 et FT213 qui composent la fonction FT21.
FT 22 - Créer l’effort d’assistance
Question 3 - Compléter le diagramme du DR1 en identifiant les éléments du système réalisant les deux fonctions FT221 et FT222 qui composent la fonction FT22.
FT 23 - Transmettre l’effort de l’assistance
Question 4 - Identifier l'élément du système réalisant la fonction FT23.
Observer, manipuler le système réel et faire le lien avec les Plans.
Question 5 - Indiquer par des fléches sur la photo du DR2 la position des éléments suivants :
- Mouvement d'entrée (venant du volant),
- Mouvement de sortie (vers la crémaillère),
- Moteur d'assistance,
- Embrayage,
- Système roue et vis sans fin.
Le couple d'assistance du moto-réducteur n'est pas toujour utile, l'embrayage entre les deux parties permet de fournir ou non le couple.

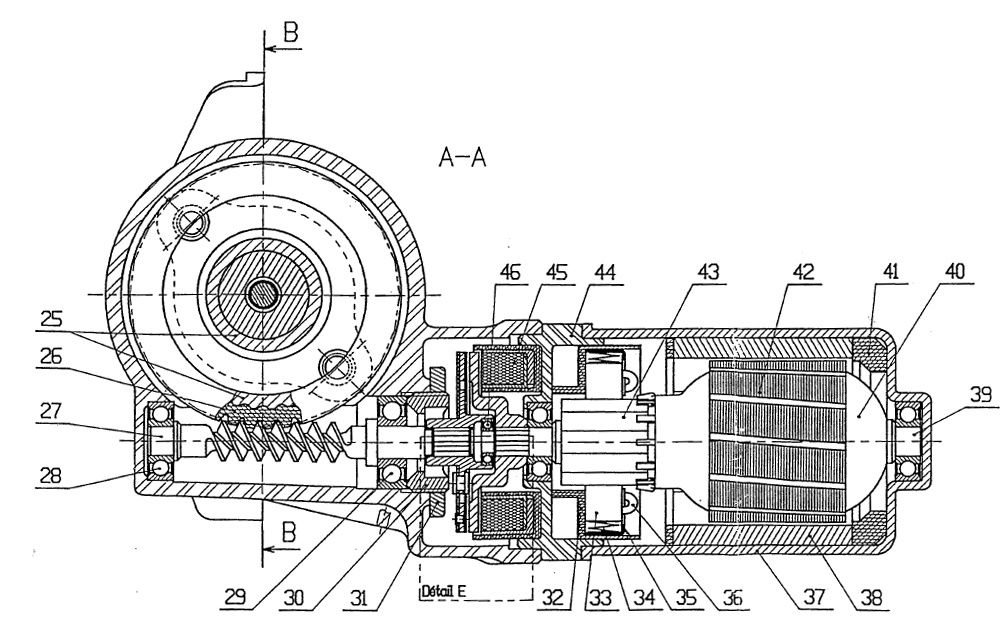

Question 6- Compléter les listes du DR1 avec le repère de toutes les pièces de la vue en coupe A-A ci-dessous.
2 - Etude du guidage en rotation
Objectif : A partir du dessin d’ensemble et de la nomenclature, vous allez étudier le guidage de la vis 27 du réducteur.
= 80 min
Question 7 - Compléter, dans le tableau du DR2, les repères, la désignation, le type des roulements et les dimensions utilisés pour ce guidage. Pour la signification des critères de la désignation vous vous aiderez du document technique Les types de roulements.
Question 8 - Identifier l'élément tournant dans ce système (arbre ou alésage).
Question 9 - Fonction de la réponse précédente, quelle est la bague des roulements devant être montée serrée ?
Demonter le système à l'aide des outils mis à votre disposition et vérifier votre réponse précédente.

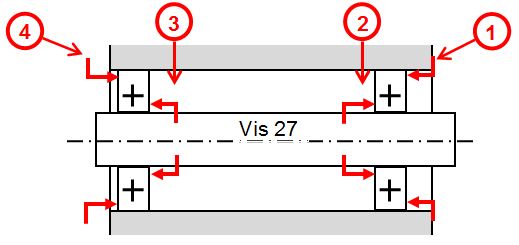

Question 10 - Sont identifiées en rouge, sur le schéma ci-dessous, les position des arrêts axiaux. Identifier les moyens utilisés pour les réaliser en complétant le tableau du DR2 avec leur repère, leur désignation et leur type (épaulement, entretoise, anneau élastique…).
Prévoir 10 à 15 minutes à la fin de la séance pour remonter le système et ranger les outils.
