Objectif : Réaliser le schéma cinématique du système.
Question 1 - Après

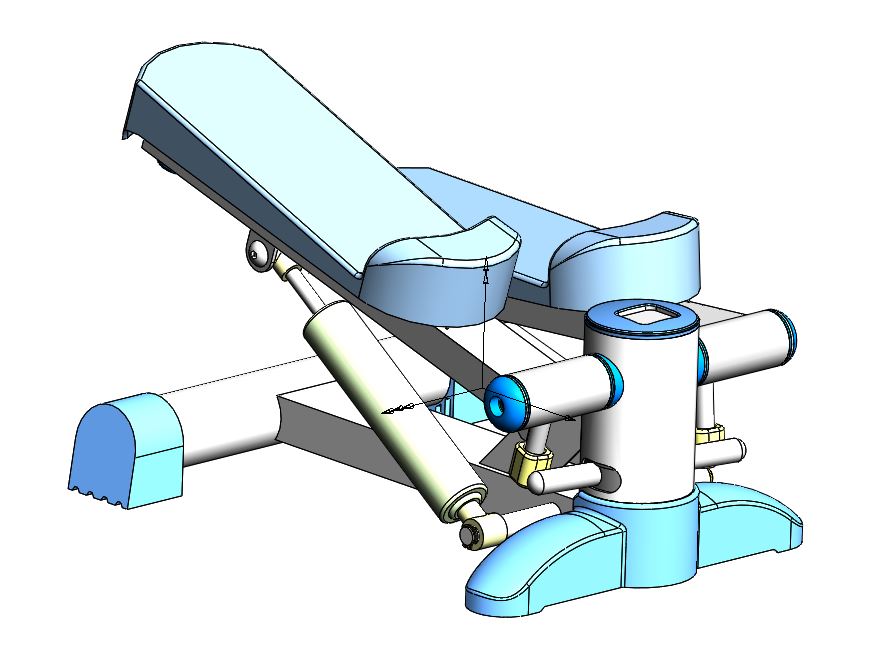

avoir consulté la présentation du stepper, compléter avec le repère des pièces principales la perspective du livret page 15 à l'aide des documents
techniques disponible avec l'icône
du menu.
Question 2 - Compléter le tableau des sous-ensembles fonctionnels.

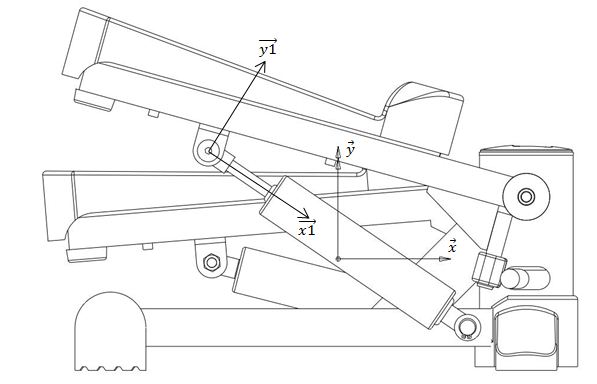

Question 3 - Reporter les repères des pièces identifiées Question 1 sur la vue de coté du stepper. Cette vue nous servira pour réaliser le schéma cinématique du système.
Télécharger et dezipper le fichier suivant :
Etape 1 - Ouvrir SolidWorks et créer un nouvel assemblage.

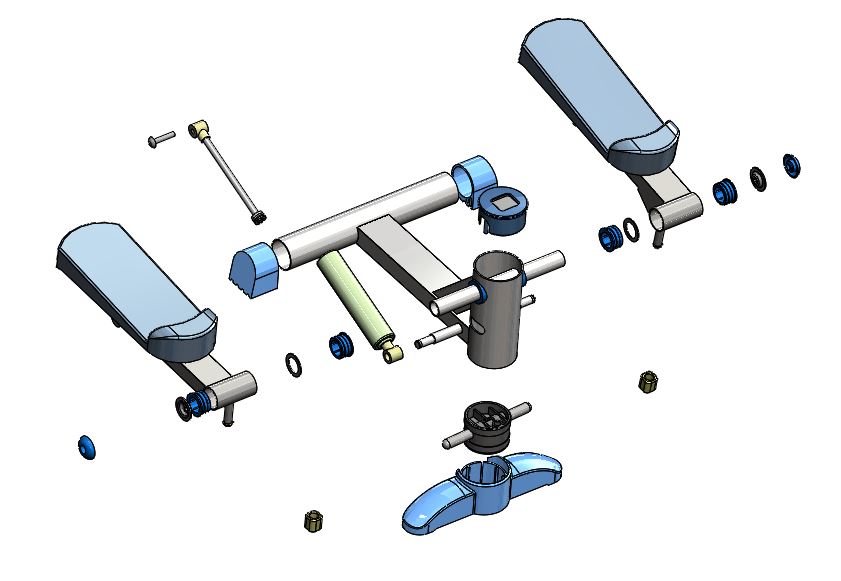

Etape 2 - Insérer l'assemblage A - Chassis.SLDASM.
Etape 3 - Insérer l'assemblage C - Pédale.SLDASM et mettre en place les contraintes necessaires pour l'assembler au châssis.
Etape 4 - Insérer la pièce Entretoise_11.SLDRT et mettre en place les containtes necessaires pour l'assemble avec la pédale. Cette pièce doit pouvoir tourner par rapport à la pédale.
Etape 5 - Sauvegarder le nouvel assemblage dans le même dossier en le nommant Stepper_Nom1_Nom2.SLDASM.
Question 4 - Compléter la partie correspondante à la liaison entre le châssis et la pédale avec :
Insérer ensuite les assemblages suivants, placer les contraintes nécessaire et compléter le livret pour chacune des liaisons entre les différents SEF.
Attention lorsque l'on étudie une liaison entre 2 SEF les autres SEF ne sont pas à prendre en compte.
Question 5 - Schéma cinématique :
Placer votre fichier Stepper_Nom1_Nom2.SLDASM dans le dossier de Restitution de devoirs et I2D_Stepper.
