Scoot'elec

Chaîne d'énergie

Objectifs	Vérifier si un bridage électronique du moteur est nécessaire pour respecter la limitation de vitesse à 45km/h.
CI abordés	CI 3.3 - Représentation symbolique : Schéma cinématique. CI 4.3 - Organisation fonctionnelle de la chaine d'énergie. CI 7.5 - Les modulateurs d'énergie : Réducteurs mécaniques.
Compte rendu	Compte rendu papier à imprimer : .
	1h30

1 - Etude de la chaîne d'énergie

= 50 min

Prendre connaissance des documents techniques à votre disposition, en particulier du dessin d'ensemble de la transmission.

A l'aide du dossier technique disponible en ressources, compléter les DR :

Question 1.1 - Donner le nombre et les caractéristiques électriques des batteries du scoot'elec.

Question 1.2 - Retrouver, dans le synoptique de l'équipement électrique du scooter, le composant qui sert à moduler l'énergie électrique. Décrivez brièvement, en faisant une recherche, le fonctionnement de ce type de modulateur.

Question 1.3 - Donner le type de moteur et ses caractéristiques nominales (puissance, intensité, tension et fréquence de rotation). Quelle conversion effectue ce moteur ?

A l'aide du dessin d'ensemble et de la nomenclature disponible en ressources :

Question 1.4 - Repérer les éléments des vues données par rapport au dessin d'ensemble, puis donner le nom de chaque élément repéré dans le tableau comme dans l'exemple donné sur le DR1.

Question 1.5 - En vous aidant des documents techniques Symboles des schéma cinématiques, compléter le schéma cinématique en représentant les pièces que vous venez d'identifier. Rappel : 1 classe d'équivalence = 1 couleur.

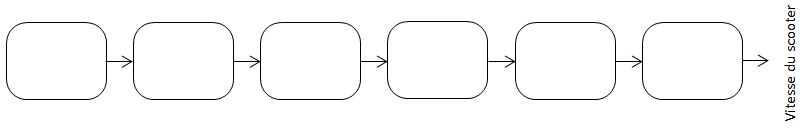

Question 1.6 - Compléter le synoptique avec les différents composants de chaîne d'énergie en partant des batteries et en finissant par la vitesse du scooter.

2 - Vérification des caractéristiques du moteur

= 40 min

Question 2.1 - A l'aide du dossier technique, relever le nombre de dents des différents éléments de la transmission. Nous travaillons sur le modèle bridé à 45 km/h.

Rappel : Calcul du rapport de transmission R :

Question 2.2 - Déterminer le rapport de transmission :

des poulies (11) et (19) et de la courroie crantée,
de l'engrenage de sortie (24) et (30),
de l'ensemble.

Question 2.3 - Convertir la vitesse limitée de 45 km/h en m/s.

Rappel : La relation liant vitesse du véhicule et fréquence de rotation de la roue est la suivante :

V en m/s
r le rayon de la roue en m
N en tr/min

Question 2.4 - Utiliser cette relation pour déterminer la vitesse de rotation de la roue arrière N_roue.

Question 2.5 - A l'aide du rapport de transmission de l'ensemble trouvé à la Question 2.2, en déduire la vitesse de rotation du moteur N_moteur.

Question 2.6 - Relever dans le dossier technique la vitesse de rotation maximale du moteur. Un bridage par l'électronique de l'alimentation du moteur est-il nécessaire ?
