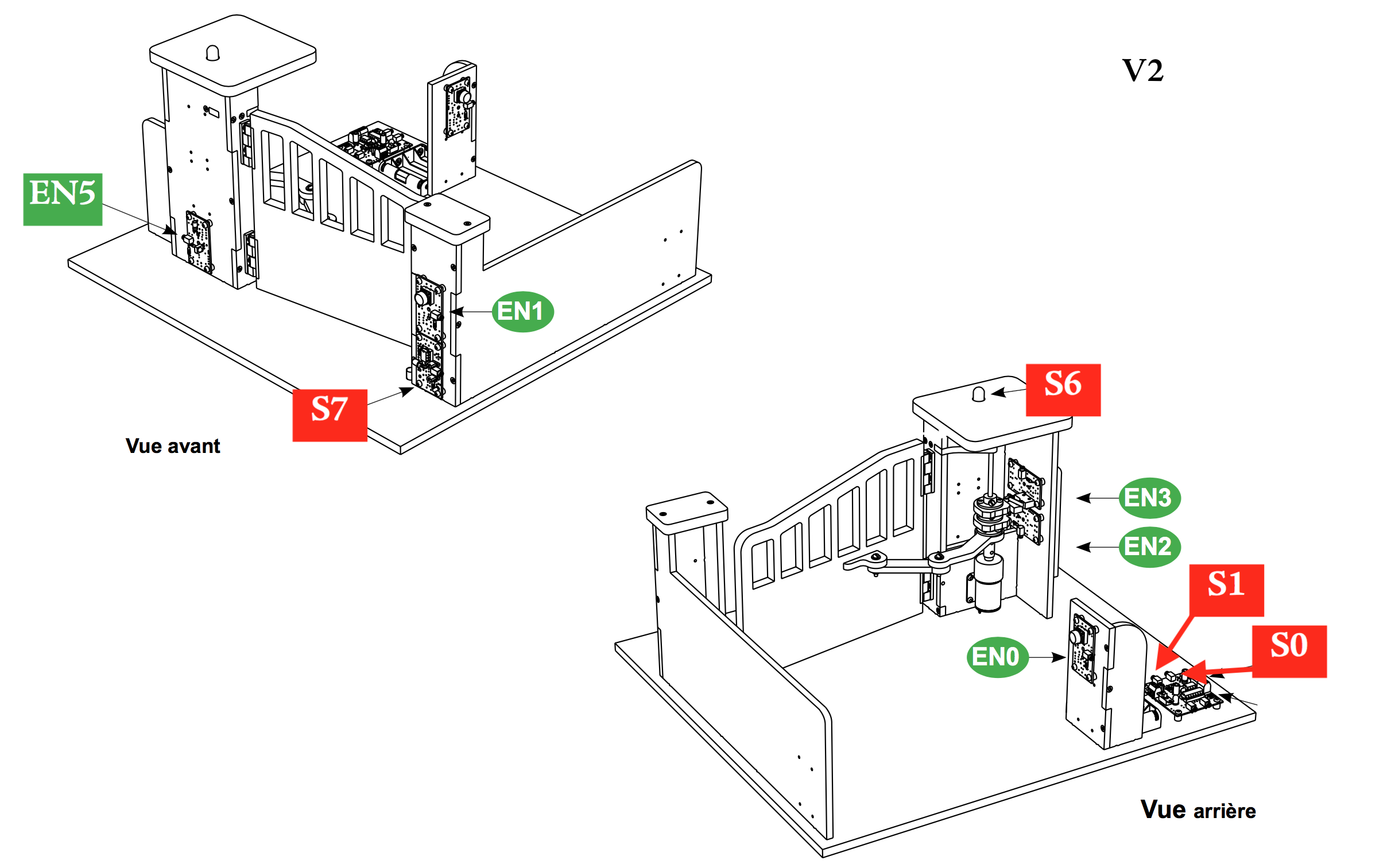

Plan de câblage

Par convention, on appelle intèrieur le côté où se trouve les moteurs et extèrieur l'autre côté.

• Entrées numériques :
• 0 : Bouton-poussoir intèrieur
• 1 : Bouton-poussoir extèrieur
• 2 : Fin de course ouverture (microrupteur)
• 3 : Fin de course fermeture (microrupteur)
• 5 : Récepteur IR extèrieur
• Sorties numériques :
• 0 et 1 : Moteur
• 6 : Lampe
• 7 : Emetteur IR extèrieur
