Compl�ter au fur et � mesure votre livret page 4.Objectif : R�aliser l'assemblage du syst�me avec SolidWorks en utilisant les surfaces de contact entre les pi�ces et l'identification des mouvements sur le r�el
Compl�ter au fur et � mesure votre livret page 4.
Observer et manipuler l'�tau orientable. Le dessin d'ensemble est disponible en ressources en cliquant sur Plan d'ensemble dans le menu sup�rieur.
Lecture du dessin d'ensemble

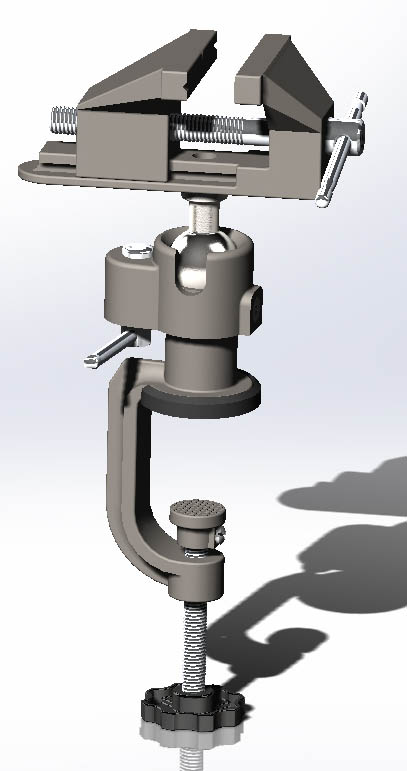

Question 1 - A l'aide du dessin d'ensemble, compl�ter la perspective
avec le num�ro et le nom des diff�rentes pi�ces.
Vous pouvez d�monter l'�tau en faisant bien attention de ne pas perdre de pi�ces, vous pourrez le remonter au fur et � mesure de votre assemblage SolidWorks. S'il faut forcer cela signifie que ce n'est pas la bonne solution.
Etape 1 - Fichiers SolidWorks
Commencer par t�l�charger et dezipper dans votre r�pertoire Mes Documents les fichiers des pi�ces n�cessaires � l'assemblage disponibles ci-dessous :
Lancer le logiciel SolidWorks

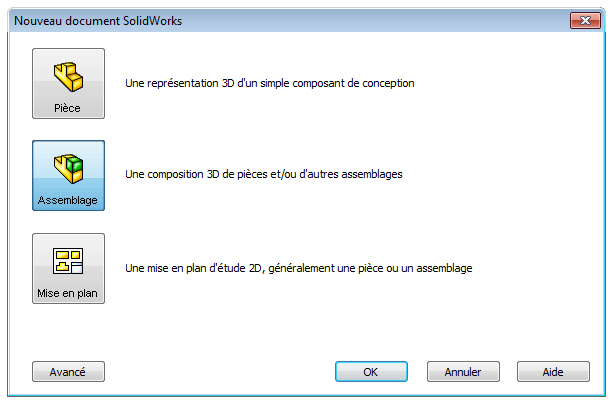

Puis cr�er un nouveu fichier Assemblage :
La premi�re pi�ce que vous allez ins�rer sera la pi�ce fixe du syst�me, ici nous allons choisir le mors fixe (1). Dans la partie de gauche de SolidWorks, cliquer sur Parcourir puis chercher votre r�pertoire Mes Documents. Si vous n'avez pas le bouton Parcourir, cliquer d'abord sur Ins�rer des composants dans la barre sup�rieure.
Double cliquer sur le fichier du mors fixe (1) puis placer la pi�ce en cliquant sur la zone de travail au milieu. Vous avez ins�rer la premi�re pi�ce.
Enregistrer ce nouveau fichier dans le m�me r�pertoire Mes Documents.
Etape 2 - Insertion de pi�ce et contraintes.
La premi�re pi�ce que nous allons assembler sera la vis de manoeuvre (3).
Question 2 - Identifier, lors du fonctionnement normal, le mouvement de cette pi�ce par rapport au mors fixe mors fixe (1) en pr�cisant l'axe suivant lequel s'effectue la translation ou la rotaion. Ces axes sont indiqu�s sur le plan d'ensemble (x, y et z). Compl�ter la premi�re case du tableau page 4 de votre livret.
Ins�rer la vis de manoeuvre (3). Pour ins�rer d'autres pi�ces :
Normalement vous pouvez d�placer la vis de manoeuvre par rapport au mors fixe.

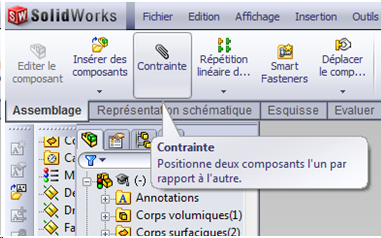

Nous allons maintenant mettre en place des contraintes. Les contraintes permettent de supprimer des mouvements entre les solides.

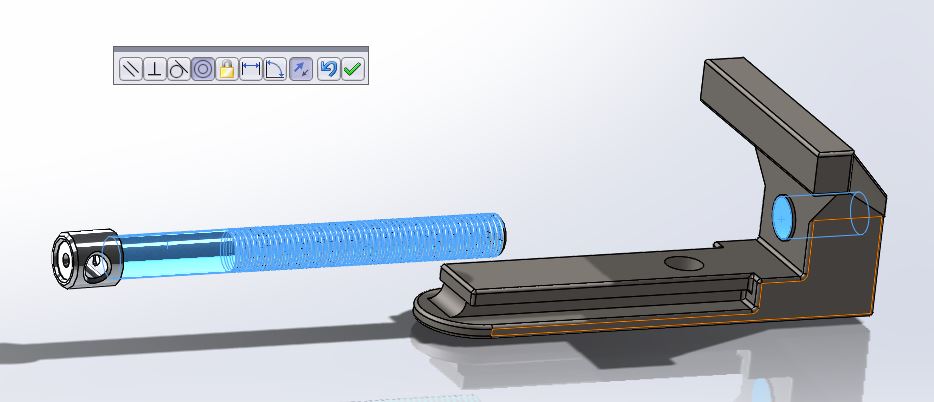

Les deux surfaces s'alignent et par d�faut SolidWorks vous propose une contrainte de Coaxialit�
. Valider avec
.
Maintenant la vis de manoeuvre peut encore bouger mais uniquement en �tant coaxiale avec le per�age du mors fixe. Soit une translation et une rotation.
Les deux surfaces s'alignent et par d�faut SolidWorks vous propose une contrainte de Co�ncidence
.
, cliquer sur OK puis valider avec .

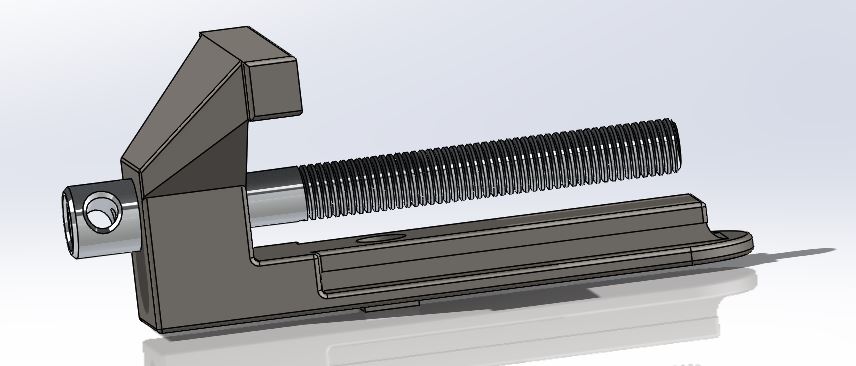

Maintenant la vis de manoeuvre ne peut bouger qu'en rotation : la liaison pivot est r�alis�e.
Pour r�aliser l'assemblage du syst�me, vous utiliserz principalement ces deux contraintes :
Etape 3 - Assemblage du syst�me
Ins�rer les pi�ces dans l'ordre de montage conseill� ci-dessous :
Quelques conseils :
Pour les assemblages de certaines pi�ces, vous compl�terez le tableau page 5 du livret en suivant l'exemple de la vis de manoeuvre (3) et mors fixe (1) avec :
Assemblage du mors mobile : liaison h�lico�dale

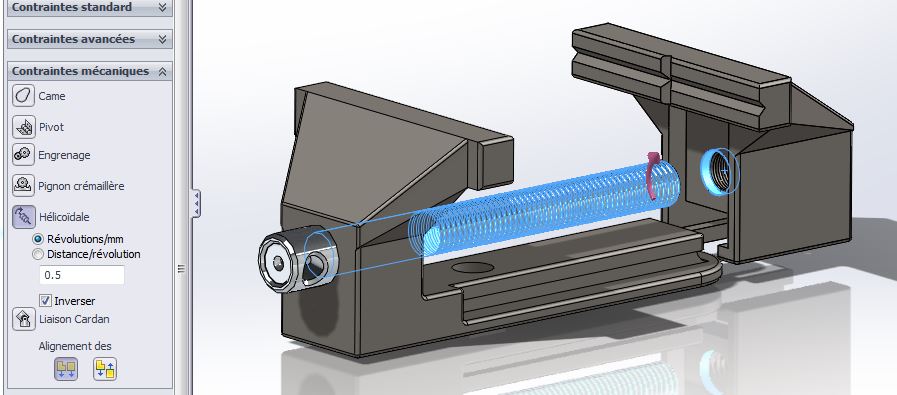

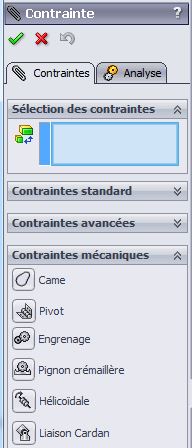

La premi�re liaison � r�aliser pour le mors mobile est la liaison h�lico�dale. Vous allez pour cela utiliser une contrainte m�canique.
La liaison h�lico�dale sera r�alis�e en ajoutant une contrainte pour la liaison glissi�re. A vous de jouer !
Rendre votre assemblage SolidWorks en pla�ant votre dossier Etau orientable_Nom1_Nom2 dans le r�pertoire Restitution de devoirs, puis Etau orientable, de la classe
