Etude du modèle existant

De plus en plus de ville proprose en accès libre des appareils de remise en forme et de musculation. Ces appareils proposent une grande diversité d'exercices afin de faire travailler l'ensemble des muscles.

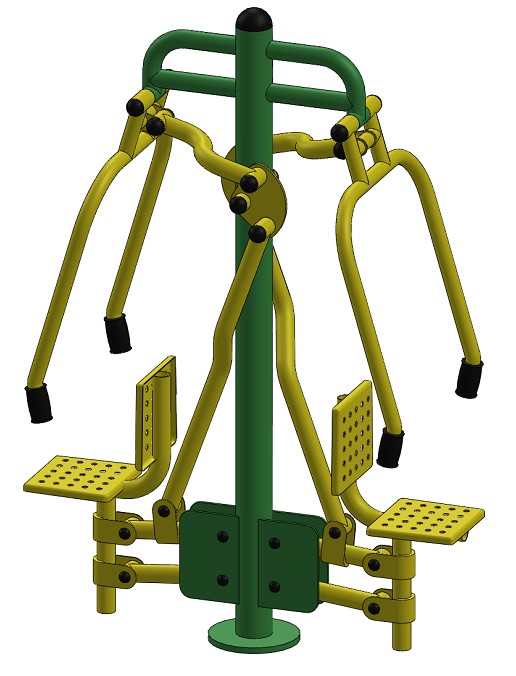

L'appareil étudié est le Body Cheval. L'utilisateur, assis sur le siège, pousse les manettes devant lui de manière horizontale entrainant la montée du siège.



Etude cinématique

= 90 min

Question 1 - A partir de la vidéo de présentation ainsi que du dessin d’ensemble disponible en ressources, compléter sur le DR le graphe des liaisons du Body Cheval. Vous préciserez le nom de la liaison et le centre à l'aide des points du dessin d'ensemble.

Télécharger et dezipper le dossier zippé ci-dessous :



Ouvrir avec SolidWorks 2020 le fichier Body Boomer.SLDASM.

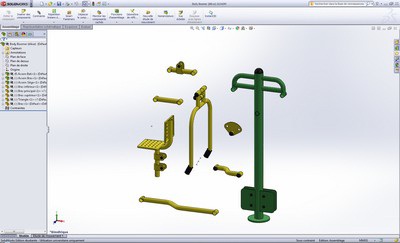

Assembler le mécanisme à partir des sous ensembles cinématiques (uniquement le siège de gauche).

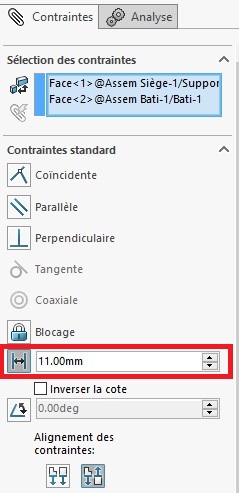

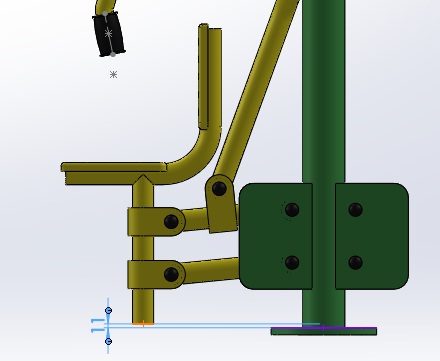

Créer une contrainte pour définir la position au repos : distance de 11 mm entre la surface supérieure du plot et la face inférieure du pied du siège.



Dans l'arborescence de votre assemblage à gauche, retrouver cette dernière contrainte et désactiver la en faisant un clic droit puis   . Ne toucher plus au système.

Cliquer sur l'onglet Meca3d au dessus de l'arborescence à gauche.

Si l'onglet Meca3d n'est pas présent, allez dans le menu supérieur Outils/Compléments et cochez de chaque coté de Meca3d v19.0 tout en bas. Il faudra fermer et réouvrir votre assemblage.



Construire automatiquement les liaisons (Clic droit sur Mécanisme puis Construction Automatique).

Les liaisons ont été créées, elles ne sont pas forcements correctes, Méca 3D n’a fait que traduire vos contraintes en liaisons.

Ouvrir le graphe des liaisons (Clic droit sur Analyse puis Graphe des structures). Comparer le graphe de liaisons donné par Méca 3D avec celui de la Question 1, modifier si nécessaire les liaisons pour que les graphes correspondent.

Faire un clic droit sur Analyse puis sélectionner Calcul mécanique.

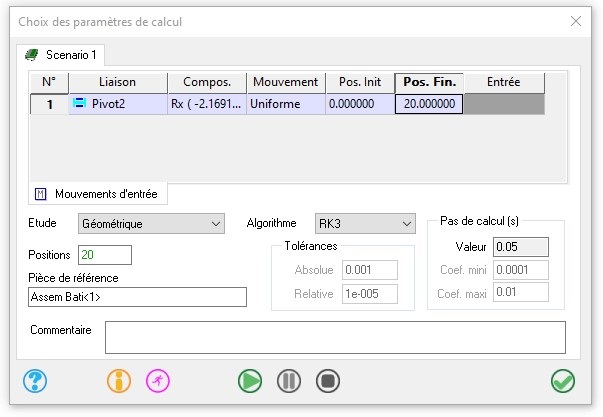

Réaliser une étude géométrique et piloter la liaison entre le bras principal et le bâti en lui faisant faire une rotation de 20° en 20 positions.



Visualiser l’animation (clic droit sur résultats puis Simulation). Observer le fonctionnement du mécanisme.

Appeler le professeur pour faire vérifier votre assemblage avant de passer à la suite.

Pour la partie suivante, vous pouvez vous rafraichir la mémoire à l'aide du cours de première sur la Représentation des liaisons entre solides disponible en cliquant ici : .

Question 2 - Sur le DR, réaliser le schéma cinématique en utilisant une couleur différente par sous-ensemble fonctionnel.
