Développement durable & Eco-conception - Découvertes et définitions

Etude des plans

Objectifs	Exploiter les plans du permis de construire. Acquérir les bases d'un dossier d'architecture.
Compétences et savoirs évalués	CO4.2 - Identifier et caractériser l’agencement matériel et/ou logiciel d’un système. S1-2.3 - Utilisation raisonnée des ressources : Impacts environnementaux associés au cycle de vie du produit.
Compte rendu	Compte rendu informatique. Vous accorderez le plus grand soin à la présentation.
	1h50

Vous rédigerez votre compte rendu avec Libre Office Writer en minimisant le nombre de pages. Pour cela une police de taille 11pt est suffisante et vous limiterez la taille des images.

Question 1 - Donner la signification du label BBC. En faisant une recherche sur internet, expliquer le cadre de ce label.

1 - Permis de construire

= 30 min

Le dossier du permis de construire est composé de différents documents, veuillez en prendre connaissance.

Question 2 - De combien de types de plans différents est-il constitué ? Préciser-en le nom et l’utilité.

Question 3 - Préciser l’échelle du plan du rez-de-chaussée. En quelle unité sont données toutes les dimensions ?

Question 4 - Combien de niveaux différents possède l’édifice ? Préciser les hauteurs hors tout, par rapport au sol RDC fini, de l’étage, du rez-de-chaussée et du garage.

Question 5 - Qu’indique le signe + ou – devant une cote de niveau ? Comment est indiquée la référence ?

Question 6 - De combien de pièces en tout est composé cette habitation ? (Ensemble sous-sol = 1 pièce, rechercher sur internet les pièces qui ne sont pas prises en compte). Préciser le nom de ces pièces.

2 - Orientation

= 30 min

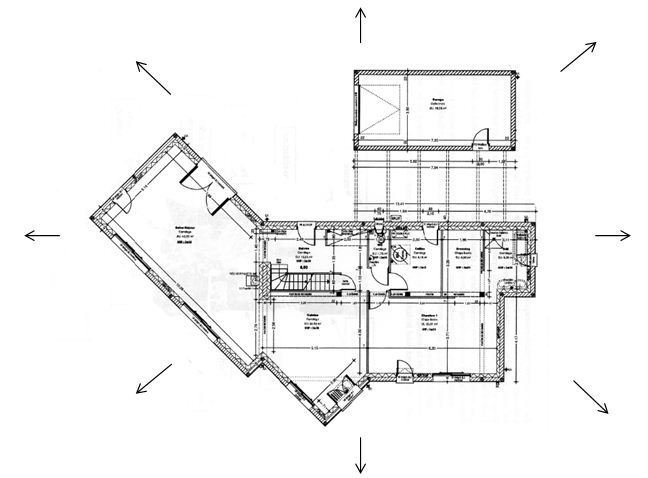

Question 7 - Copier et coller l'image ci-dessous. A l'aide des plans du permis de construire, y placer les huit points cardinaux.

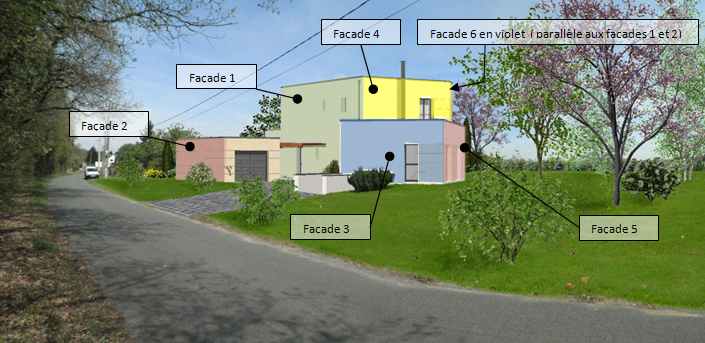

Question 8 - Indiquer alors l'orientation des six façades définies ci-dessous de 1 à 6 :

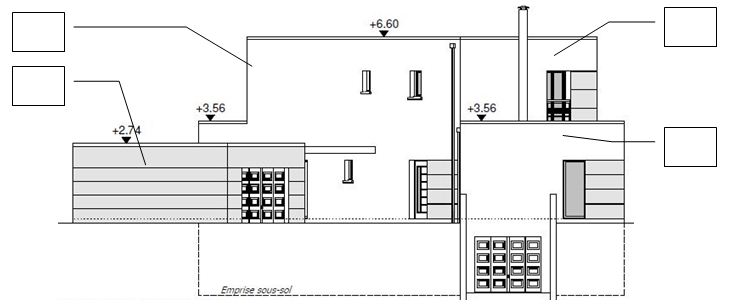

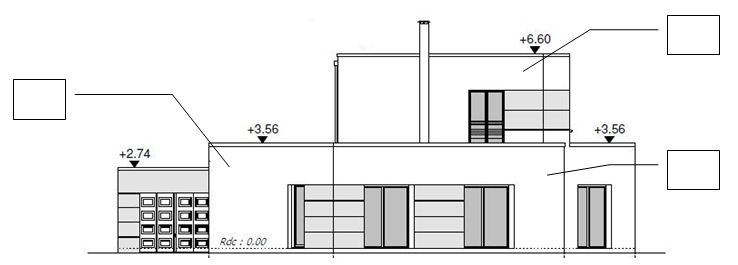

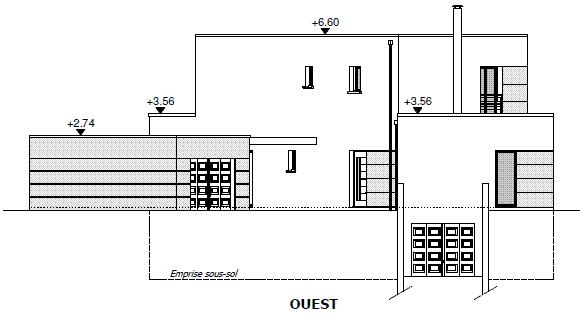

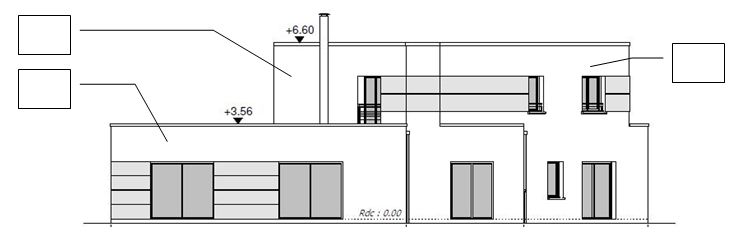

Question 9 - Copier et coller les trois images ci-dessous. Repérer les façades par leur numéros sur les 3 plans.

3 - Equipements

= 40 min

Question 10 - Sur le plan masse, il est fait état d’un assainissement autonome. Identifier sur le plan cet assainissement en insérant une capture d'écran dans votre compte rendu. Quelle est son utilité et quelle est la solution retenue ?

Question 11 - Quel aurait pu être l'autre solution d'assainissement ? Rechercher dans la notice la justification de ce choix autonome d'assainissement.

Question 12 - Sur le plan masse, au niveau de l'assainissement, il est fait état d’une pompe de relevage, quelle est sa fonction ?

Question 13 - Pourquoi à la vue des documents en votre possession, l’utilisation d’une pompe peut-elle être rendue indispensable ?

Question 14 - Dans les plans de la maison, il est fait état d’une VMC double flux avec puits canadien à eau glycolée, dans quelle pièce est visible cet équipement ? Expliquer succinctement son utilité et son fonctionnement.
